双擎合一 · 智算未来

——基于VU13P FPGA+C6678 DSP的高性能异构计算加速卡

【产品概览】

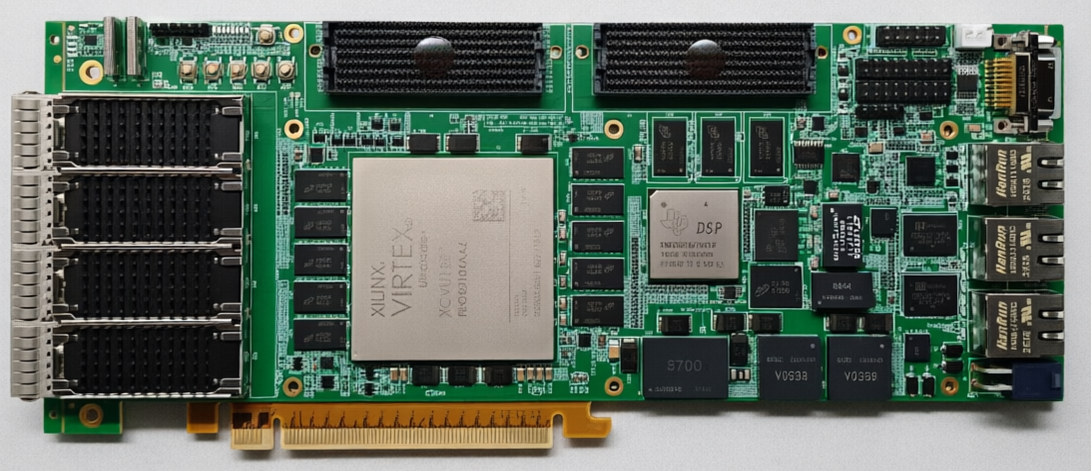

本产品是一款标准PCIe全高尺寸的异构计算加速卡。板卡深度融合了Xilinx VU13P FPGA（大规模并行数据处理）与 TI C6678 八核DSP（复杂信号/浮点算法）两大算力核心。专为100G光通信、软件无线电、雷达信号处理、高吞吐数据采集等极端边缘计算场景设计，提供“硬件加速+算法处理”的一站式解决方案。

【三大核心优势】

1. 异构双擎，算力重构

• FPGA端 (VU13P)：提供海量逻辑资源与并行处理能力，直接处理4路100G光纤高速数据流，实现纳秒级硬件加速。

• DSP端 (C6678)：八核高性能浮点DSP接管复杂算法（如FFT、滤波、编解码），分担FPGA压力。

• 高速互联：板载SRIO接口连通FPGA与DSP，实现低延迟数据交换，形成“硬件前端+算法后端”的完美流水线。

2. 海量存储，无惧拥塞

• FPGA专属：2组80bit位宽DDR4，总容量 8 GByte，满足超大带宽数据缓存。

• DSP专属：64位DDR3，总容量 4 GByte，从容应对复杂算法中间变量存储。

• 多重固件：QSPI Flash (1Gbit)、Nor Flash (256Mbit)、Nand Flash (4Gbit)、EEPROM (1Mbit)，保障多版本固件与启动配置灵活可靠。

3. 全功能接口，即插即调

• 前面板：4x 100G 光纤接口 | 1x RJ45 千兆网口 (FPGA)

• 板载调试：USB TypeC JTAG + USB TypeC 串口，无需独立下载器。

• 极致扩展：2个 FMC+ 接口，可外接ADC/DAC、Camera Link等子卡，无限扩展应用边界。

• 人机交互：5个按键 + 8个LED，便于现场状态指示与手动触发。

【完整技术规格表】

我们提供完整底层驱动与DEMO程序，大幅缩短您的开发周期：

• FPGA 测试：PCIe x16、4路100G光纤 (Aurora协议)、2组DDR4、网络接口。

• DSP 测试：DDR3、Nor/Nand Flash、网络接口、多核运行、程序加载。

• 双核联调：FPGA与DSP 的 SRIO 接口测试程序。

【典型应用场景】

• 🛰️ 雷达与电子对抗：100G光纤实时采集回波，FPGA做DBF，DSP做目标检测。

• 📡 5G/6G 通信基带：前传接口处理 + LDPC/Polar编解码加速。

• 🎥 高清视频/图像处理：双FMC+接入多路传感器，FPGA做预处理，DSP做算法分析。

• 🔬 高速数据采集与记录：8GB+4GB大缓存配合PCIe x16上传至主机。
