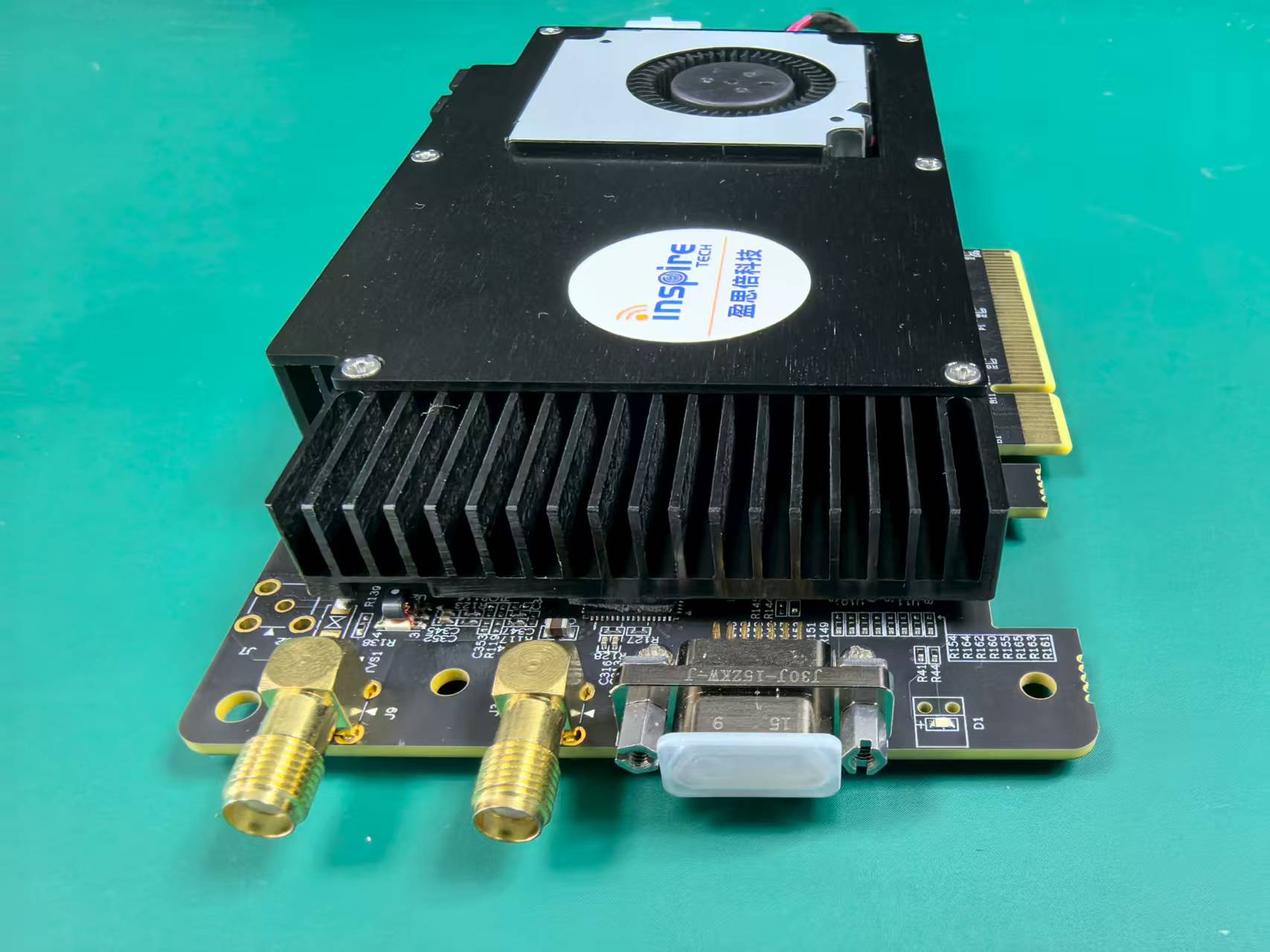

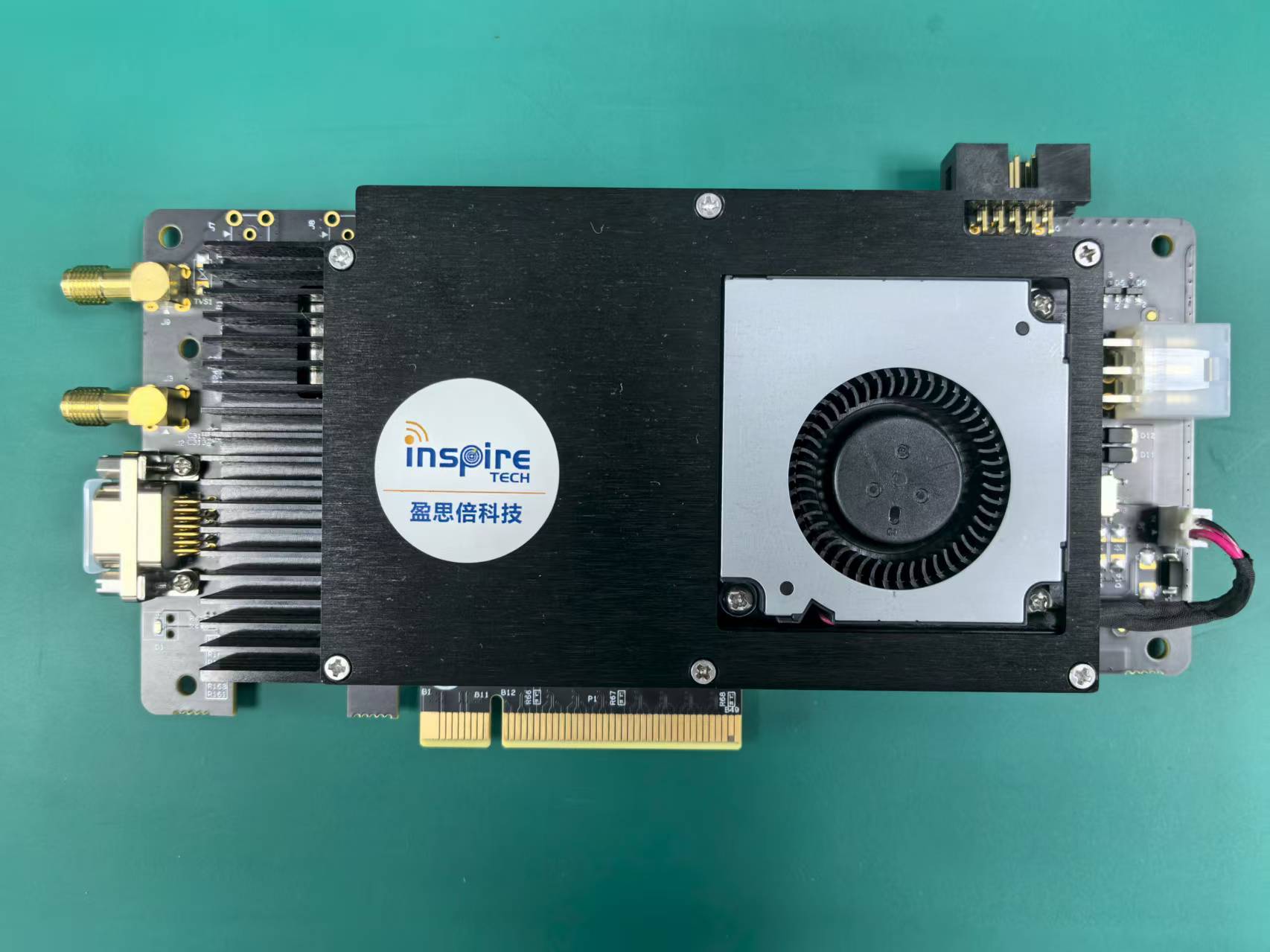

这是一款可用于超声成像的高速信号采集板卡。该采集卡提供一路A/D输入，采样率最高1.25GSPS，位宽14bit；一路外出触发信号输入（3.3V LVTTL电平）；另配一个J30J GPIO扩展口。稍加改版，增加一路外部时钟，即可用于OCT（光学相干断层扫描）。

板卡特性：

• 单通道14bit 1GSps A/D

• 外部触发输入，1ch，2.0V Vih, 50欧姆Rin

• 四个通用DI和DO通道，LVTTL信号，DB头置于面板

• DDR3-SDRAM（2Gbyte）作为FIFO存储器加载

• 内置DMA控制器，无需通过CPU即可进行内存传输

• 对应PCI Express 2.0（Gen2）5.0GT / s×8

• 支持二次开发

• 典型功耗： 12W

• 供电：+12V

• 散热方式：自然风冷散热

• 工作温度：0°~﹢60°C；

• 工作湿度：35%~85%，非凝结；
