产品编号: EK-U1-ZCU208-V1-G

Zynq™ UltraScale+™ RFSoC ZCU208 评估套件是面向开箱即用评估及前沿应用开发的理想 RF 测试平台。该套件包含 Zynq UltraScale+ RFSoC ZU48DR，其集成 8 个 14 位 5GSPS ADC、 8 个 14 位 10GSPS* DAC 以及 8 个软决策前向纠错 (SD-FEC) 内核，专为快速启动 RF 类应用而设计。在一个 Zynq UltraScale+ 器件中将 Arm® Cortex®-A53 和 Cortex-R5 子系统、可编程逻辑以及最高信号处理带宽进行完美结合，因此 ZCU208 评估套件是最全面的 RF 模数信号链原型设计平台。

应用：

• 用于有线电视接入的远程 PHY

• 预警相控阵雷达／数字阵列雷达

• 卫星通信

• 5G 无线

• 测试与测量

• 所有高性能 RF 应用

主要特性：

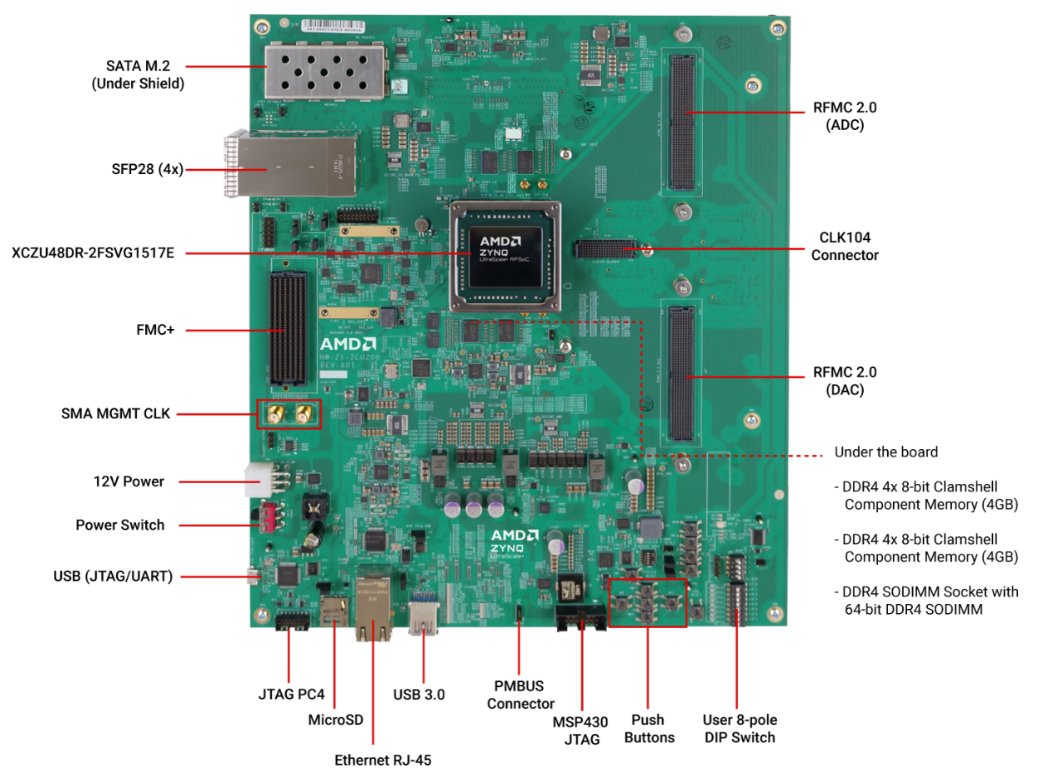

• ZCU208 评估板上提供了 Zynq UltraScale+ RFSoC XCZU48DR-2FSVG1517E 芯片

• 集成 8 个 5GSPS ADC、8 个 10GSPS* DAC、8 个 SD-FEC 设计实例

• 无盖封装，提升散热性能

• DDR4 组件 – 4GB、64 位、2666 MT/s、连接至可编程逻辑 (PL)

• DDR4 SODIMM — 4GB、64 位、2400MT/s、连接至处理子系统 (PS)

• 用于 I/O 扩展的 FPGA 夹层卡 (FMC+) 接口，包括 12x 33Gb/s GTY 收发器和 34 个用户定义差分 I/O 信号

• 四路 zSFP/zSFP+ 模块装配

• 8 个用户 I/O、单色 LED

• CLK104 RF 时钟插件卡，显示内部参考时钟和外部采样时钟

• XM650 N79 频段回路插件卡可为换衡器提供开箱即用型的简单回路和示例参考布局

• XM655 分支插件卡可进行基于实验室的深入测量，包括多区块同步 (MTS)

关键参数：

• Zynq UltraScale+ XCZU48DR-2FSVG1517E5184

• 8通道14bit 5GSPS RF-ADC


• 8通道14bit 10GSPS RF-DAC

• SD-FEC：8

• 最大RF输入频率（3dB模拟带宽）：6GHz


• 逻辑单元：930K


• 内存：60.5Mb


• DSP slices: 4,272


• 33G收发器：16


• 最大I/O引脚数：347
