产品编号: EK-U1-ZCU111-G，销售渠道稳定

Zynq™ UltraScale+™ RFSoC ZCU111 评估套件有助于设计人员为无线、有线接入、预警 (EW)／雷达以及其它高性能 RF 应用快速启动 RF-Class 模拟设计。该套件采用 Zynq Ultrascale+ RFSoC，支持 8 个 12 位 4.096GSPS ADC、8 个 14 位 6.554GSPS DAC、 和 8 个软决定前向纠错 (SD-FEC)。 该套件配有 Arm® Cortex®-A53 和 Arm Cortex-R5 子系统、UltraScale+ 可编程逻辑以及 Zynq UltraScale+ 器件中的最高信号处理带宽，可提供一个快速、全面的 RF 模数信号链原型设计平台。

主要特性和优势：

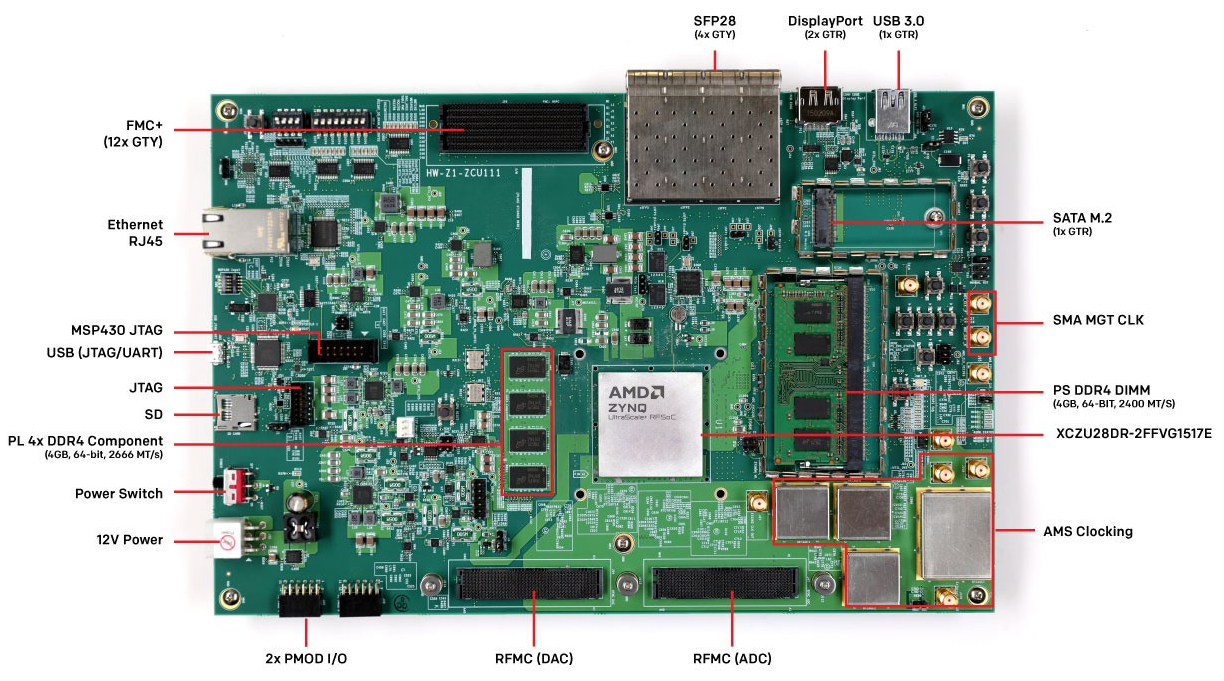

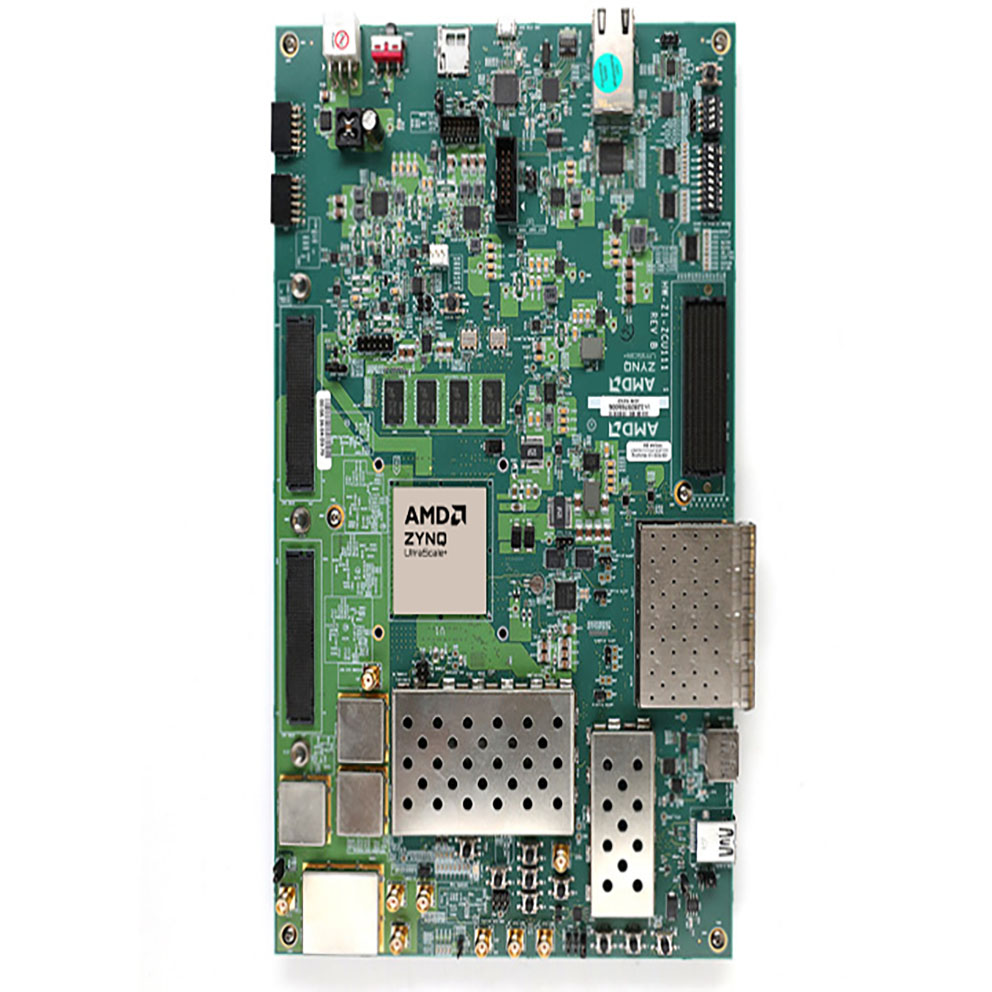

• 支持 XCZU28DR-2FFVG1517E RFSoC 的 Zynq UltraScale+ RFSoC ZCU111 评估板

• DDR4 组件 – 4GB、64 位、2666 MT/s、连接至可编程逻辑 (PL)

• DDR4 SODIMM – 4GB、64 位、2400 MT/s、连接至处理器子系统 (PS)

• 联动 SFP28 模块支持多达 4 个 SFP/SFP+/zSFP+/SFP28 模块

• USB3、DisplayPort 和 SATA

• 用于 I/O 扩展的 FPGA 夹层卡 (FMC) 接口，包括 12 个 33Gb/s GTY 收发器和 34 个用户定义差分 I/O 信号

• XM500 RFMC 换衡器插件卡支持 4 个 DAC／4 个 ADC 至换衡器 4 个 DAC／4 个 ADC 至 SMA

主要特性：

• Zynq UltraScale+ XCZU28DR-2FFVG1517E RFSoC

• 8通道14bit 4.096GSPS RF-ADC


• 8通道14bit 6.554GSPS RF-DAC

• 最大RF输入频率（3dB模拟带宽）：6GHz


• 逻辑单元：930K


• 内存：60.5Mb


• DSP slices: 4,272


• 33G收发器：16


• 最大I/O引脚数：371
