基于ZU49DR的16通道宽带信号采集回放模块5016
基于ZU49DR的16通道宽带信号采集回放模块5016
分类:高速高分辨率采集模块
描述信息:RFSoC 多通道信号采集回放模块,基于ZU49DR,适用于MIMO,微波光子学,大型阵列天线测量,5G/6G通信信道测量、卫星通信、半导体加工台高速运动控制、雷达信号采集、雷达仿真模拟、电子对抗、侦测、频谱监测、射电望远镜、局部放电检测等。
产品介绍

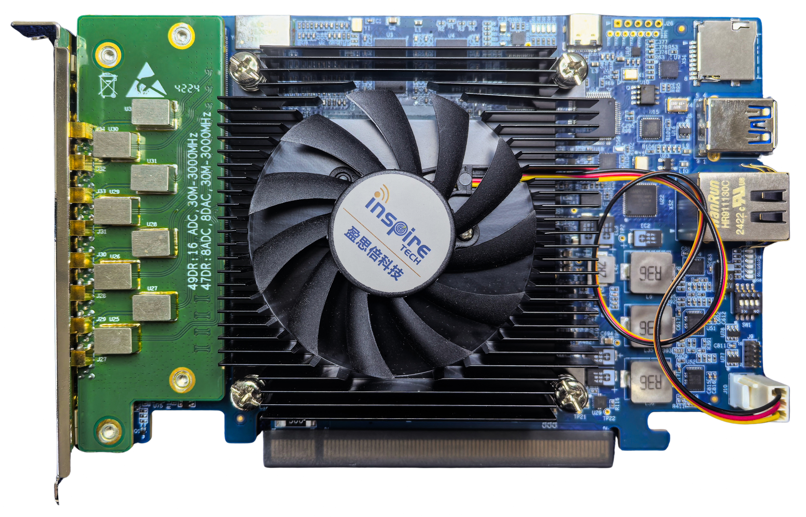

5016 RFSoC射频收发模块使用Xilinx最新的第三代RFSOC系列芯片ZU49DR,单颗芯片包含16ADC16DAC64-bit Cortex A53系列4CPUCortex-R5F实时处理核,以及大容量FPGA5088 RFSoC射频收发模块对主机接口采用PCIe Gen3x16,配合PCIe DMA传输,支持高速数据采集和传输。

应用领域:5G通信、卫星通信、半导体加工台高速运动控制、雷达信号采集、雷达仿真模拟、电子对抗、侦测、频谱监测、射电望远镜、局部放电检测等。

技术特性

— 基于Zynq RFSoC第三代 FPGA

支持1614bit2.5G SPS ADC

支持1614bit最高 10G SPS DAC

可输入射频信号频率最高:6GHz

可选配2个100G光模块

PL 264bit 2400M DDR4,支持PL部分高速存储和处理, 单组4GB容量(共计8GB

PS部分164bit位宽DDR44GB容量

标准PCIe全高半长板型(167 x 111 mm ),适配常见主机、服务器

PCIe Gen3 x16,高速数据通讯,附带DMA传输例程

可快速修改版型,支持客户定制开发

可配置的Dual QSPI 加载

支持MicroSD卡加载

1000Base-T以太网(RJ45)端口(CPU端)

USB接口支持

支持外部时钟输入

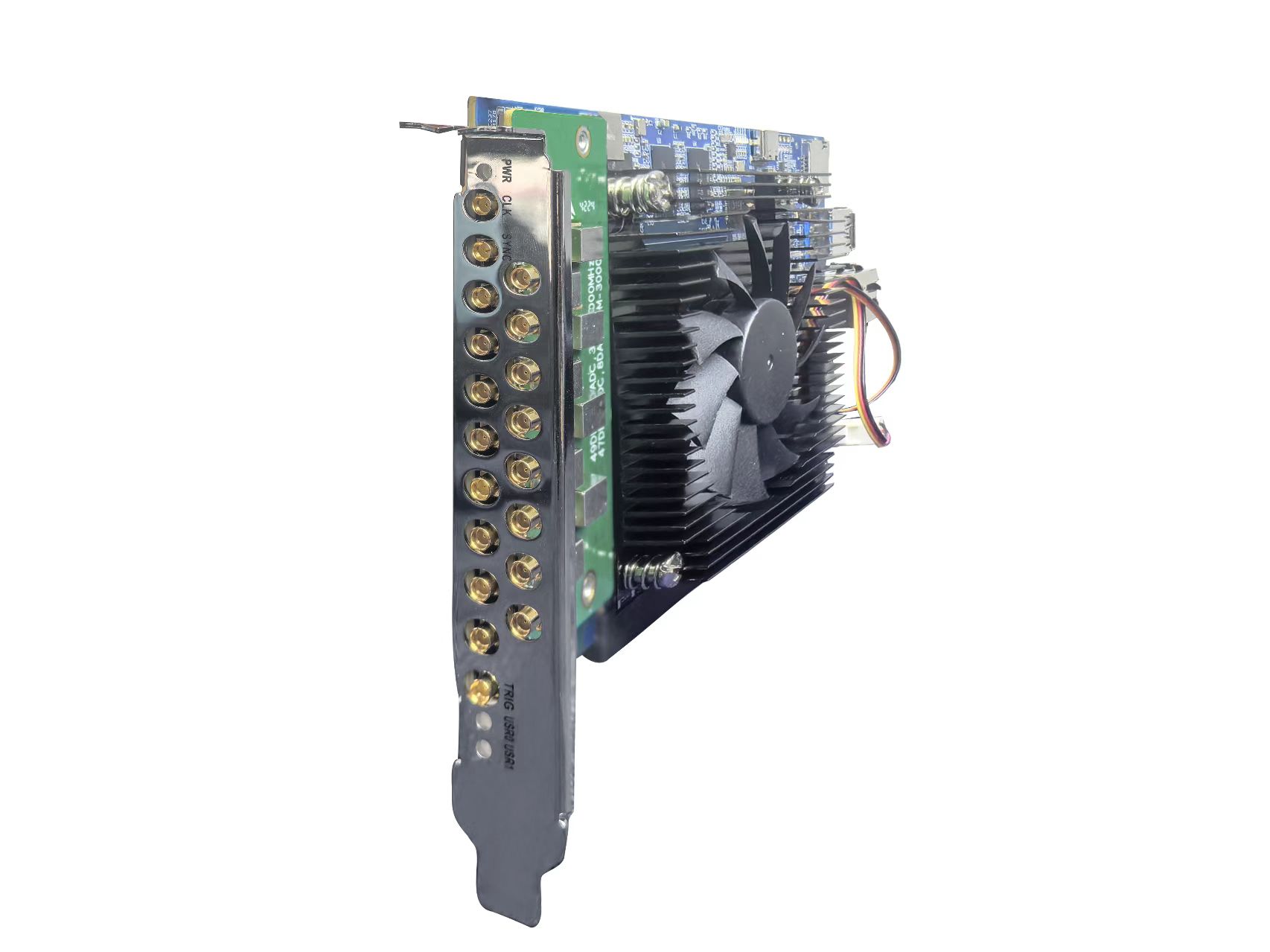

前面板

n  16x ADC SSMC接口

n  16x DAC SSMC接口

n  1x Trig SSMC接口

n  1x CLK SSMC接口

板上资源

n  Xilinx RFSoC 三代 FPGA

n  8GB DDR4 连接至PL

n  4GB DDR4 连接至PS

n  GbE连接至PS

接口

PCIe Gen3 x16HostPC
